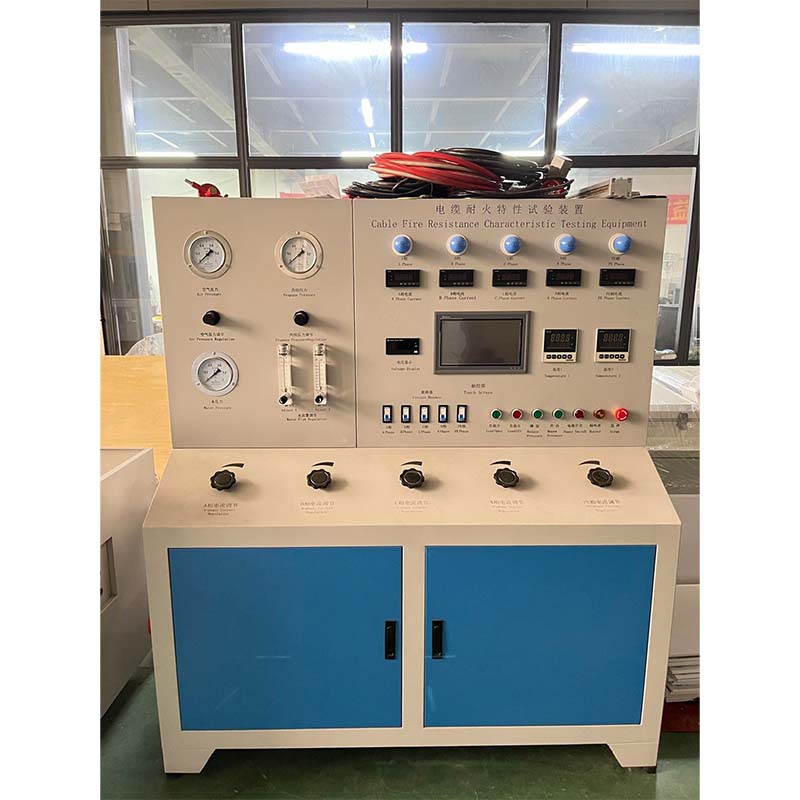

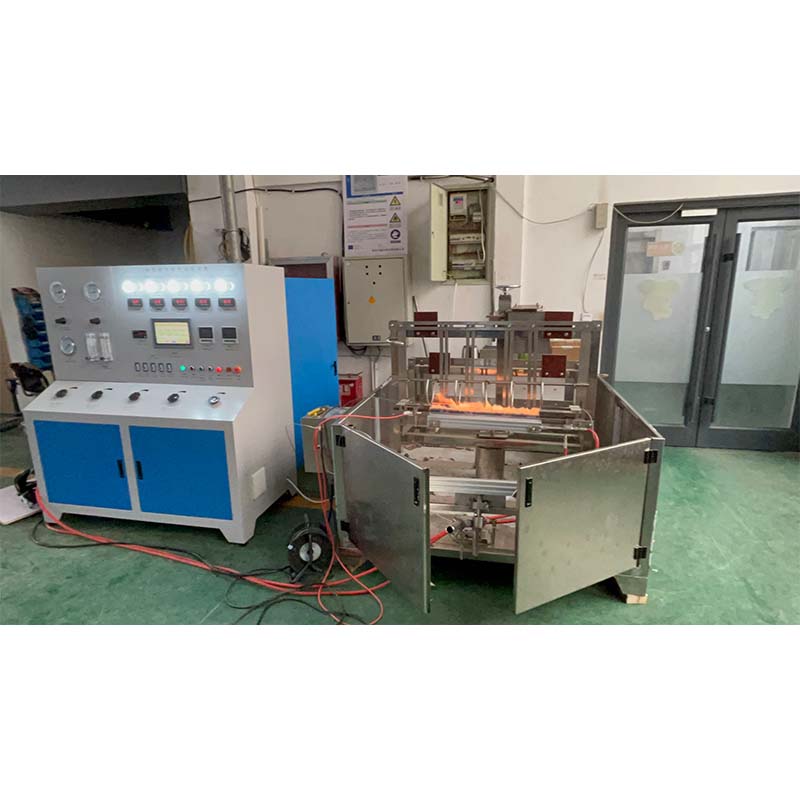

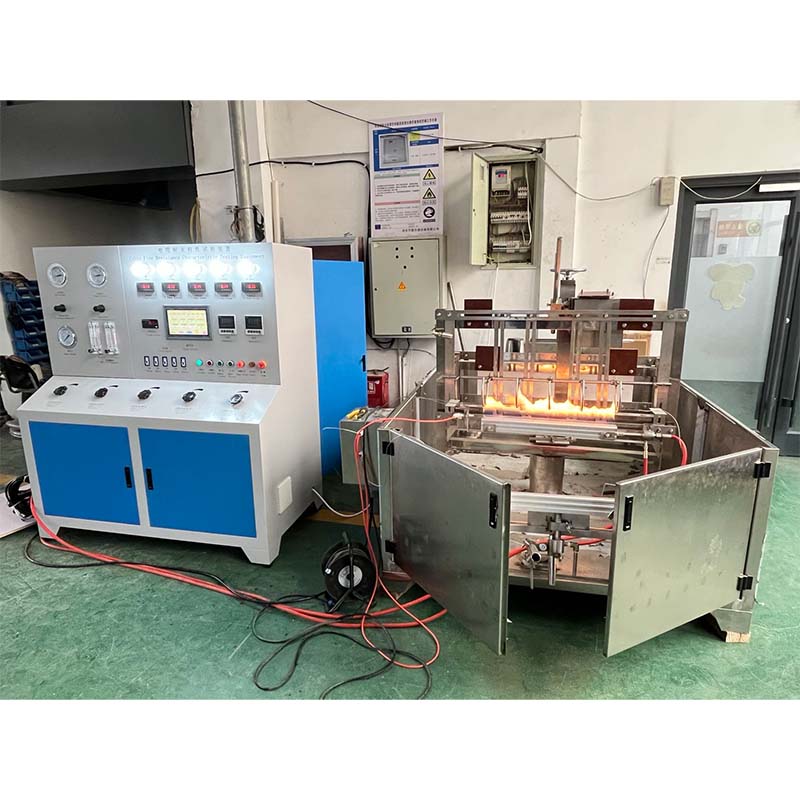

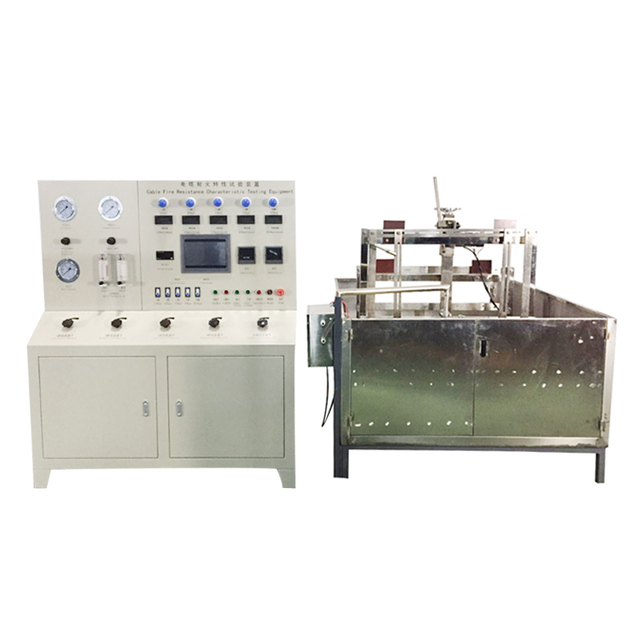

ឧបករណ៍តេស្តលក្ខណៈធន់ទ្រាំនឹងភ្លើងខ្សែ FY-NHZ (ឧបករណ៍បញ្ជាលំហូរម៉ាស)

It is a test equipment used for cables or optical cables required to maintain the integrity of the line in a separate fire test using a flame (controlled heat output) at a temperature of not less than 750°C. Comply with BS6387, BS8491, IEC60331-2009 and other standards.

1.Testing station: 1 station, 1 sample per test. ទំហំគំរូ៖ ប្រវែង> ១២០០ ម។

2.Torch: ទុយោហ្គាស propane ភ្ជាប់ជាមួយឧបករណ៍លាយ venturi និងប្រវែង nominal nozzle 500 mm។

3.Gas flow range: 0 ~ 50L/min(adjustable)  Gas flow accuracy:0.1L/min

4.Air flow range: 0 ~ 200L/min(adjustable)  Air flow accuracy:5L/min

5.Power supply voltage: AC380V±10%, 50Hz, three-phase five-wire

6. ការប្រើប្រាស់ប្រភពឧស្ម័ន៖ ឧស្ម័ន LPG ឬ propane, ខ្យល់ដែលបានបង្ហាប់

7.Flame temperature: 450° ~ 950°(adjustable)

8.Temperature sensing system: 2 stainless steel K-type thermocouples, temperature resistance of 1100 degree.

9. ថាមពលប្រតិបត្តិការ: 3kW

10.Control the test bench by PLC control, touch screen operation, ងាយស្រួល និងវិចារណញាណ។

11. Gas flow meter: ប្រើឧបករណ៍បញ្ជាលំហូរម៉ាស់។

12.Short-circuit mode: គ្រឿងបរិក្ខារនេះផ្លាស់ប្តូរវិធីសាស្រ្តពីមុននៃការប្រើប្រាស់ fuse និងទទួលយកប្រភេទថ្មីនៃ circuit breaker ដែលរក្សាទុកនូវវិធីធុញទ្រាន់ក្នុងការជំនួស fuse រាល់ពេល។

13. ប្រព័ន្ធផ្សងស្ថិតនៅផ្នែកម្ខាងនៃតួ ដែលអាចបញ្ចេញឧស្ម័នផ្សងបានយ៉ាងមានប្រសិទ្ធភាព និងរហ័ស ដែលអាចធានាបាននូវបរិមាណអុកស៊ីហ្សែនក្នុងប្រអប់កំឡុងពេលធ្វើតេស្ត និងធ្វើឱ្យលទ្ធផលតេស្តមានភាពសុក្រិតជាងមុន។

14.Continuous detection device: កំឡុងពេលធ្វើតេស្ត ចរន្តត្រូវបានឆ្លងកាត់គ្រប់ស្នូលនៃខ្សែ ហើយឧបករណ៍បំលែងតែមួយដំណាក់កាលទាំងបីមានសមត្ថភាពគ្រប់គ្រាន់ដើម្បីរក្សាចរន្តលេចធ្លាយអតិបរមាដែលអាចអនុញ្ញាតបាននៅវ៉ុលតេស្ត។ ភ្ជាប់ចង្កៀងទៅនឹងខ្សែស្នូលនីមួយៗនៅចុងម្ខាងទៀតនៃខ្សែ ហើយផ្ទុកចរន្តនៅជិត 0.11A តាមវ៉ុលដែលបានវាយតម្លៃនៃខ្សែ។ នៅពេលដែលគំរូត្រូវបានខ្លី/បើកកំឡុងពេលធ្វើតេស្ត សញ្ញាទាំងអស់ត្រូវបានបញ្ចេញ។

15. បរិក្ខារមានឧបករណ៍ការពារសុវត្ថិភាពដូចខាងក្រោមៈ ការផ្គត់ផ្គង់ថាមពលលើសទម្ងន់ ការការពារសៀគ្វីខ្លី ការការពារសៀគ្វីត្រួតពិនិត្យ។

1.The equipment test is carried out in a 3 x 3 x 3(m) combustion chamber (customer-supplied), the chamber has the facility to exclude any gas produced by combustion, and there is sufficient ventilation to maintain the flame during the test.

2.Test Environment: សីតុណ្ហភាពខាងក្រៅនៃអង្គជំនុំជម្រះគួរតែត្រូវបានរក្សាចន្លោះពី 5 ℃ទៅ 40 ℃។

•

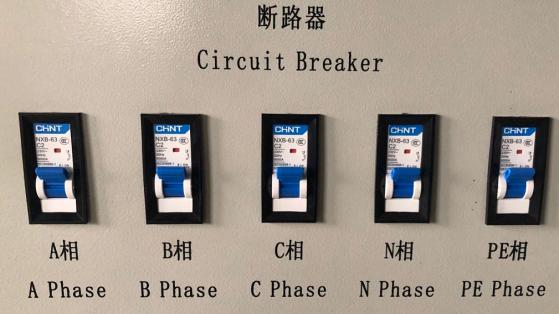

  ឧបករណ៍បំបែកសៀគ្វី

•

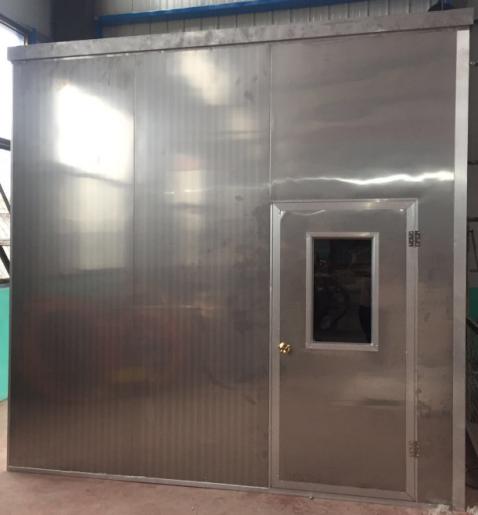

  មន្ទីរពិសោធន៍ចំហេះចំណាំងផ្លាត

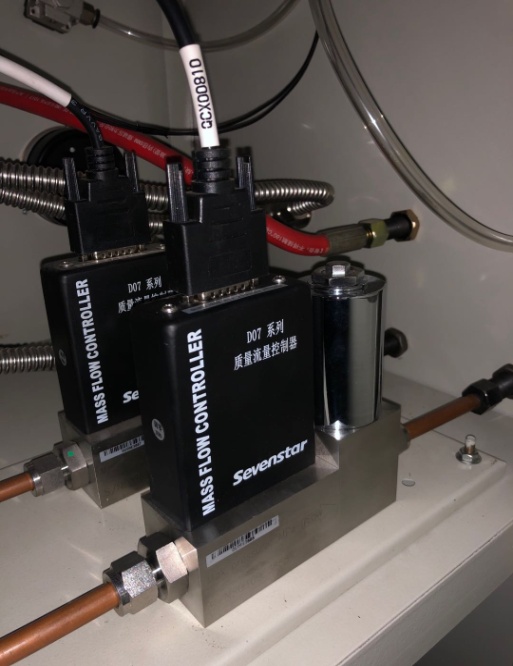

ឧបករណ៍គ្រប់គ្រងលំហូរម៉ាស

ឧបករណ៍បញ្ជាលំហូរដ៏ធំត្រូវបានប្រើសម្រាប់ការវាស់វែងច្បាស់លាស់ និងគ្រប់គ្រងលំហូរឧស្ម័ន។ ម៉ាស់លំហូរមានលក្ខណៈពិសេសនៃភាពត្រឹមត្រូវខ្ពស់ ភាពអាចធ្វើម្តងទៀតបានល្អ ការឆ្លើយតបរហ័ស ការចាប់ផ្តើមទន់ ស្ថេរភាពនិងភាពជឿជាក់ ជួរសម្ពាធប្រតិបត្តិការធំទូលាយ។ ជាមួយនឹងឧបករណ៍ភ្ជាប់ស្តង់ដារអន្តរជាតិ មានភាពងាយស្រួលក្នុងប្រតិបត្តិការ និងប្រើប្រាស់ អាចដំឡើងបានគ្រប់ទីតាំង និងងាយស្រួលភ្ជាប់ជាមួយកុំព្យូទ័រសម្រាប់ការគ្រប់គ្រងដោយស្វ័យប្រវត្តិ។

ប៉ារ៉ាម៉ែត្របច្ចេកទេសរបស់ឧបករណ៍បញ្ជាលំហូរដ៏ធំ៖

1.Accuracy: ±2% F.S

2.Linearity：±1% F.S

3.Repeat accuracy：±0.2% F.S

4.Response time：1 ~ 4 sec

5. ភាពធន់នឹងសម្ពាធ: 3 Mpa

6.Working environment：5 ~ 45℃

7. ម៉ូដែលបញ្ចូល: 0-+5v

តម្រូវការដំណើរការរបស់អ្នកសាកល្បង រួមទាំងផ្នែកតេស្តភាពធន់នឹងភ្លើង (B ខ្សែខ្សែកាប ឬខ្សែខ្សែកាបអុបទិក ឧបករណ៍ធ្វើតេស្តភាពស៊ីសង្វាក់គ្នានៃខ្សែខ្សែកាបអុបទិក) ការធ្វើតេស្តធន់នឹងការបាញ់ទឹក និងការធ្វើតេស្តធន់នឹងភ្លើងមេកានិក អាចអនុវត្តបានចំពោះខ្សែអ៊ីសូឡង់រ៉ែដែលមានវ៉ុលវាយតម្លៃមិនលើសពី 450 /750V នៅក្រោមលក្ខខណ្ឌអណ្តាតភ្លើងសម្រាប់រយៈពេលដ៏យូរដើម្បីរក្សាភាពត្រឹមត្រូវនៃសៀគ្វី។

អនុលោមតាមស្តង់ដារខ្សែដែលធន់នឹងភ្លើង BS6387 "ការបញ្ជាក់អំពីការអនុវត្តតម្រូវការសម្រាប់ខ្សែដើម្បីរក្សាភាពសុចរិតនៃសៀគ្វីក្នុងព្រឹត្តិការណ៍ភ្លើង" ។

1.ប្រភពកំដៅ៖ ឧបករណ៍ដុតឧស្ម័នបំពង់ប្រវែង 610 មីលីម៉ែត្រ ដែលអាចត្រូវបានបង្ខំឱ្យផ្គត់ផ្គង់ឧស្ម័ន។

2.ការវាស់សីតុណ្ហភាព៖ ទែម៉ូម៉ែត្រពាសដែកដែលមានអង្កត់ផ្ចិត 2 ម.ម ត្រូវបានដាក់នៅជិតរន្ធខ្យល់ ស្របទៅនឹងឧបករណ៍ដុត និង 75 មីលីម៉ែត្រពីលើ។

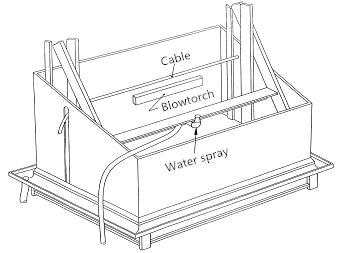

3.ទឹកបាញ់៖ ក្បាលបាញ់មួយត្រូវបានម៉ោននៅលើកន្លែងធ្វើតេស្ត ហើយនៅចំកណ្តាលឧបករណ៍ដុតផងដែរ។ សម្ពាធទឹក 250KPa ដល់ 350KPa បាញ់ 0.25L/m² ដល់ 0.30L / m² ទឹកនៅជិតគំរូ។ អត្រានេះត្រូវការវាស់ជាមួយនឹងថាសដែលមានជម្រៅគ្រប់គ្រាន់ដើម្បីឱ្យអ័ក្សវែងរបស់គាត់ស្របទៅនឹងអ័ក្សនៃខ្សែហើយដាក់នៅចំកណ្តាល។ ថាសនេះមានទទឹងប្រហែល 100 មីលីម៉ែត្រ និងបណ្តោយ 400 មីលីម៉ែត្រ (ឧបករណ៍ត្រូវបានបង្ហាញខាងក្រោម)។

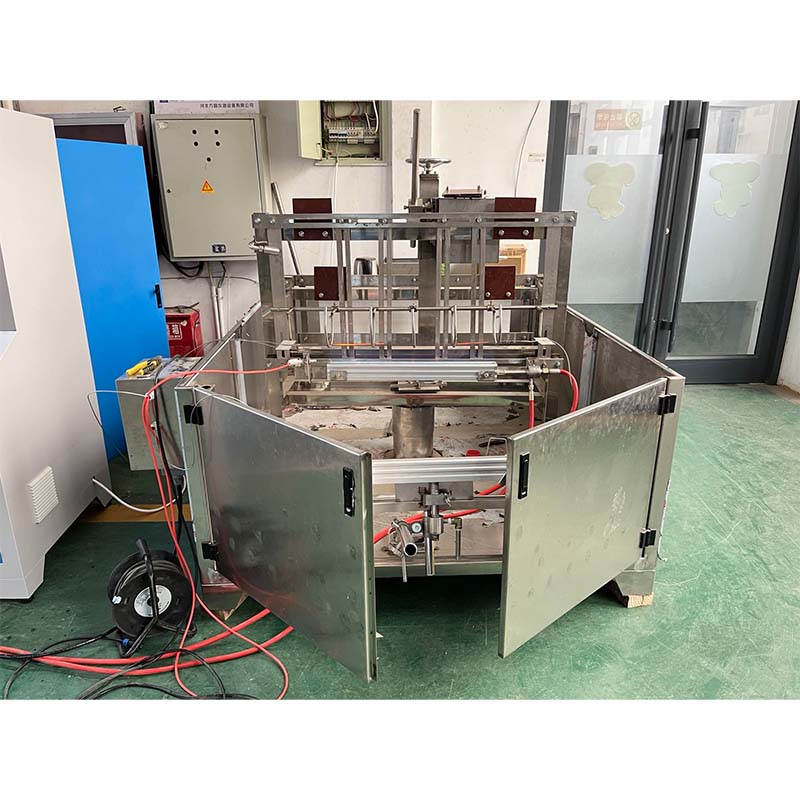

ឧបករណ៍តេស្តធន់នឹងទឹក និងភ្លើង៖

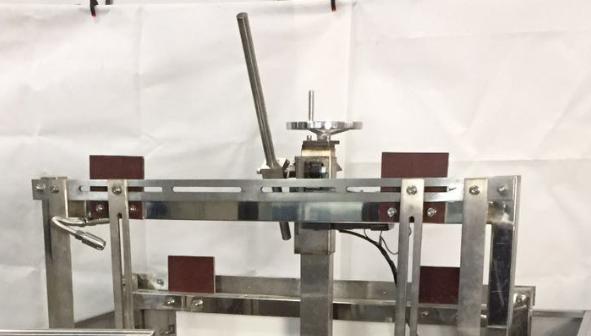

ឧបករណ៍រំញ័រ៖

The vibration device is a low carbon steel rod (25mm in diameter and 600mm in length). The longitudinal section of the rod is parallel to the wall and 200mm above the top of the wall. A shaft divides it into two parts of 200 mm and 400 mm, and the long part faces the wall. Falling from the inclined position to the middle position of the wall from 60°C separated by 30±2s.

ឧបករណ៍ធ្វើតេស្តបាញ់ទឹក និងឧបករណ៍តេស្តបាញ់ទឹក៖

1. Water spray: ភ្ជាប់បំពង់សាកល្បង ត្រូវប្រាកដថាមិនមានបញ្ហាជាមួយនឹងការតភ្ជាប់ សូមចុចទឹកបាញ់ដើម្បីចាប់ផ្តើម លៃតម្រូវការគ្រប់គ្រងលំហូរទឹកដោយដៃ "Adjust 2" (លំហូរនេះគឺ 0-1.4LPM) នៅលើធំ។ បន្ទះនៃគណៈរដ្ឋមន្ត្រីប្រតិបត្តិការដើម្បីឈានដល់លំហូរតម្រូវការសាកល្បង។

2.Water jet: ភ្ជាប់ក្បាលបាញ់ដែលប្រើសម្រាប់ការធ្វើតេស្ត ត្រូវប្រាកដថាមិនមានបញ្ហាជាមួយការភ្ជាប់ សូមចុចម៉ាស៊ីនទឹកដើម្បីចាប់ផ្តើម កែតម្រូវបទប្បញ្ញត្តិលំហូរទឹកដោយដៃ "Adjust 1" (លំហូរនេះគឺ 2-18LPM) នៅលើបន្ទះធំនៃគណៈរដ្ឋមន្ត្រីប្រតិបត្តិការដើម្បីឈានដល់លំហូរតម្រូវការសាកល្បង។

មុខងារនៃប៊ូតុងបិទបើកទឹកត្រូវបានបន្ថែមទៅក្នុងកម្មវិធី៖ បិទសន្ទះបិទបើកទឹក ហើយចុចប៊ូតុងបិទបើកទឹកដើម្បីបង្ហូរទឹកដែលនៅសល់ក្នុងបំពង់បង្ហូរ។ ប្រសិនបើម៉ាស៊ីនមិនចាំបាច់ធ្វើការក្នុងរដូវរងា វាត្រូវបានណែនាំឱ្យដកការភ្ជាប់បំពង់ចេញ ហើយចុចកុងតាក់បញ្ចេញទឹក ដើម្បីបញ្ចេញទឹកដែលនៅសល់នៅខាងក្នុង flowmeter ដើម្បីការពារការត្រជាក់នៃឧបករណ៍។
